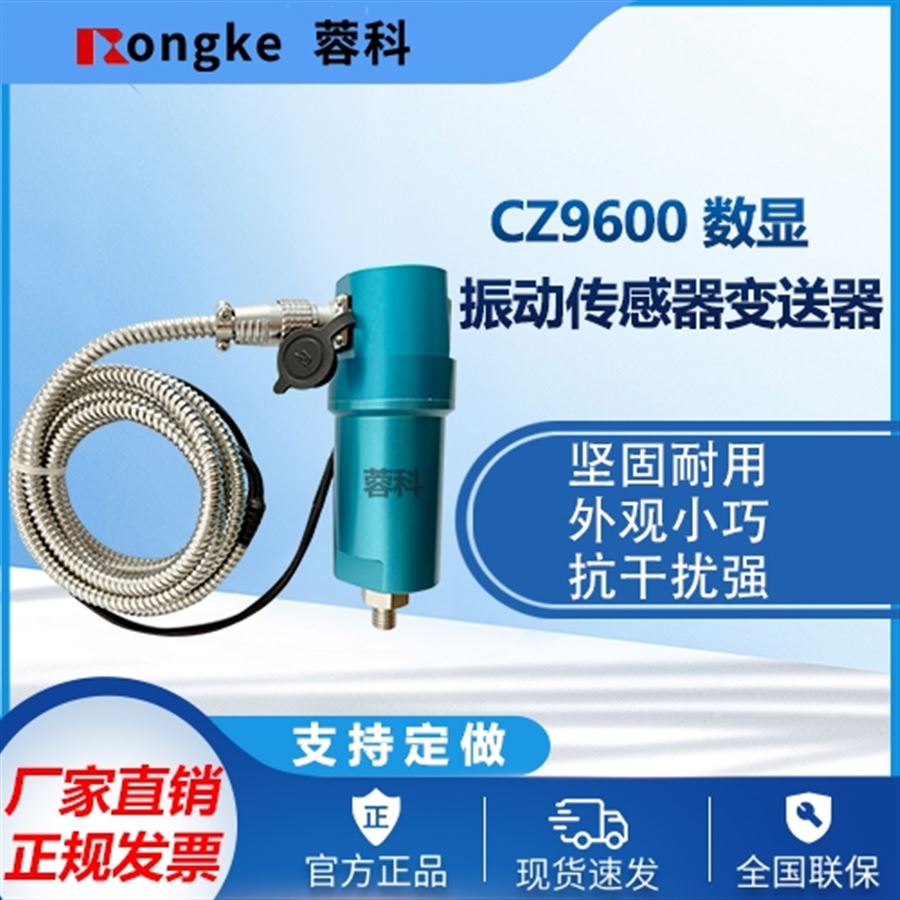

CZ9600 數顯振動傳感器變送器

CZ9600 數顯振動傳感器變送器CZ9600 數顯振動傳感器變送器

輸出4-20mA信號可直接連接DCS、PLC或其它設備，是測量風機、電動機、水泵等工廠設備振動的理想選擇。
2．技術參數
：蘇州帥賢傳感器有限公司
2．1 頻率響應：10 ～ 1000 Hz
2．2 自振頻率：10Hz
2．3 量程： 振動量程0-200um;
2．4 輸出電流：4～20mA
2．5輸出阻抗：≤500Ω
2．6工作電壓：DC12-24V±10%
2. 7接線方式：二線制
2．7zui大加速度：10g
2．8測量方向：水平或垂直或通用，
2．9 使用環境：溫   度  -40℃～130℃   相對濕度 ≤90%
2．10 外形尺寸：φ60mm×106mm
2．11 安裝螺紋：M10×1.5×10mm（深度） 或M20X1內絲。
2．12 重    量： 約322g
3．安  裝
3．1 安裝位置：垂直或者水平安裝于被測振動點上，將傳感器底部M10×1.5×10螺釘固定在被測殼體上，然后將傳感器擰在上面擰緊即可。
3．2 安裝尺寸及規范：參看圖一，若變送器安裝位置受到高溫蒸汽等沖刷時，為降低變送器環境溫度、需加防護措施，一般情況下可不加防護。
3．3接線說明：黑色導線接DC24V電源正端，藍色導也是4～20mA輸出引線。連接導 線要求有良好的絕緣性能，采用二芯屏蔽電纜。
4．注意事項
4．1 變送器應防止劇烈碰幢和敲打。
